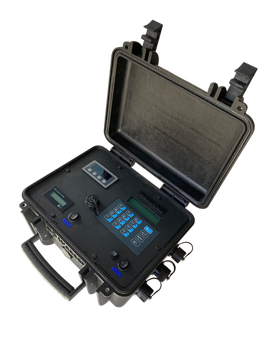

Der P401i ist ein kompaktes und mobiles Clamp-on-Ultraschall-Durchflussmessgerät
für nicht-invasive Messungen auf gefüllten Rohrleitungen.
Das Gerät ist vorwiegend für temporäre Messungen ausgelegt. Aufgrund des integrierten
Datenspeichers und einer Akkulaufzeit von bis zu zehn Stunden ist das Gerät
jedoch auch für längeren Einsatz geeignet.
Durch Hochtemperatursensoren ist auch eine Energiemessung mit diesem Gerät
möglich.
Durch den Einsatz einer Anschlussbox lassen sich aus die Signalausgänge in analoger
und digitaler Ausführung sowie die Modbus-RTU Schnittstelle eines fest installierten
Gerätes auf dieser mobilen Version realisieren.
Das Ultraschalldurchflussmessgerät verwendet das Laufzeitdifferenzverfahren
zur Bestimmung der Strömungsgeschwindigkeit bzw. des Durchflusses.
Die Sensoren des Ultraschalldurchflussmessgerätes dienen sowohl als
Sender als auch als Empfänger. Das Ultraschallsignal durch die mit dem
Medium durchflossene Rohrleitung besitzt je nach Richtung
unterschiedliche Laufzeiten bzw. Übertragungszeiten.
Die Ultraschallwellen des Signals breiten sich in
Strömungsrichtung schneller aus als gegen die Strömungsrichtung.
Aufgrund dieser unterschiedlichen Signallaufzeiten ergibt sich eine
Laufzeitdifferenz welche proportional zu der
Strömungsgeschwindigkeit des Fluids ist.
CHF 5 720.00
exkl. MwSt, zzgl. Versandkosten
Versandkostenfrei in folgende Länder: Mehr anzeigen Weniger anzeigen
Das Ultraschall Durchfluss Messgerät (UDM) misst permanent Durchfluss und Menge in Rohrleitungen. Die
Montage ist sehr einfach.
Die Sensoren können an jedem Wasserrohr montiert werden. Das Ultraschall-Durchfluss-Messgerät (UDM) anschließen,
Messgrößen anpassen und gleich Daten abfragen. Die Messung erfolgt nicht-invasiv. Der Durchflussmesser kann
dauerhaft oder temporär eingesetzt werden. Daten können analog und digital abgefragt werden. Eine automatisierte
Datenübertragung und Einbindung in das eigen Prozessleitsystem macht eine Analyse und Bewertung einfach und übersichtlich.
Optional können Daten auch über eine Modbus-RTU Schnittstelle übertragen werden.
Anwendungsbereich | Messgröße | Werte |
Messbereich | m/s | ± 0,03 bis ± 5,00 |
Genauigkeit | m/s | ± 1 vom Messwert |
Rohrdurchmesser DN | mm | 20, 25, 32, 40, 50, 65, 80 |
Messmedium Flüssigkeit | Wasser | Abwasser |
Funktionen und Technik | Messgröße | Werte |
Ausgang Modbus | RTU | |
Ausgang Analog | mA | 4 bis 20 (max. 750) |
Kommunikationsschnittstelle | RS 485 | |
Spannungsversorgung | VDC | 10 bis 36 |
Display LC mit Hintergrundbeleuchtung | zweizwilig | alphanumerisch |
Temperaturen im Betriebsbereich UDM 101 | °C | -10 bis + 60 |
Temperaturen im Betriebsbereich Sensoren | °C | 0 bis 80 |
Rel. Feuchte im Betriebsbereich | r.F. | bis zu 99 % |
Schutzart | IP | 54 |
Gehäusematerial | ABS + PC | |
Anschlusskabel | m | 2 |
CHF 581.00
exkl. MwSt, zzgl. Versandkosten
Versandkostenfrei in folgende Länder: Mehr anzeigen Weniger anzeigen
Das neue Attraktive Durchfluss Messgerät misst permanent Durchfluss und Menge in Rohrleitungen.
Die Montage ist sehr einfach. Die Sensoren können an jedem Wasserrohr montiert werden.
Das Ultraschall-Durchfluss-Messgerät (UDM) anschließen, Messgrößen anpassen und gleich Daten abfragen.
Die Messung erfolgt nicht-invasiv. Der Durchflussmesser
kann dauerhaft oder temporär eingesetzt werden.
Daten können analog und digital abgefragt werden. Eine automatisierte Datenübertragung
und Einbindung in das eigen Prozessleitsystem macht eine Analyse und Bewertung einfach und übersichtlich.
Optional können Daten auch über eine Modbus-RTU Schnittstelle übertragen werden.
Optional kann mit einem Zusatzmodul die Temperatur gemessen werden.
CHF 2 276.00
exkl. MwSt, zzgl. Versandkosten
Versandkostenfrei in folgende Länder: Mehr anzeigen Weniger anzeigen
Das Ultraschall Durchfluss Messgerät (UDM) misst permanent Durchfluss und Menge in Rohrleitungen.
Die Montage ist sehr einfach. Die Sensoren können an jedem Wasserrohr montiert werden.
Das Ultraschall-Durchfluss-Messgerät (UDM) anschließen, Messgrößen anpassen und gleich
Daten abfragen. Die Messung erfolgt nicht-invasiv. Der Durchflussmesser kann
dauerhaft oder temporär eingesetzt werden. Daten können analog und digital
abgefragt werden. Eine automatisierte Datenübertragung und Einbindung in das
eigen Prozessleitsystem macht eine Analyse und Bewertung einfach und übersichtlich.
Optional können Daten auch über eine Modbus-RTU Schnittstelle übertragen werden.
Optional kann mit einem Zusatzmodul die Temperatur gemessen werden.
CHF 3 436.00
exkl. MwSt, zzgl. Versandkosten
Versandkostenfrei in folgende Länder: Mehr anzeigen Weniger anzeigen
Das Ultraschall Durchfluss Messgerät (UDM) misst permanent Durchfluss und Menge in Rohrleitungen. Die Montage ist sehr einfach. Die Sensoren können an jedem Wasserrohr montiert werden. Das Ultraschall-Durchfluss-Messgerät (UDM) anschließen, Messgrößen anpassen und gleich Daten abfragen. Die Messung erfolgt nicht-invasiv. Der Durchflussmesser kann dauerhaft oder temporär eingesetzt werden. Daten können analog und digital abgefragt werden. Eine automatisierte Datenübertragung und Einbindung in das eigen Prozessleitsystem macht eine Analyse und Bewertung einfach und übersichtlich.
Optional können Daten auch über eine Modbus-RTU Schnittstelle übertragen werden.
Mit einem Zusatzmodul wird die Temperatur gemessen.
CHF 2 499.00
