• “Keine” bzw. nur minimale Installationskosten
• Kein Eingriff in vorhandene Infrastruktur
• Einfache Erweiterbarkeit
• Flexibilität
Und worauf kommt es beim Wireless System an?
Schlüsselfaktoren:
• Angebot an Sensoren, welche Parameter?
• Batterie Lebensdauer?
• Verwendete Funkfrequenz?
• Übertragungs-Reichweite?
• Mess- und Logging Interval?
à Delta OHM’s HD35: State of the Art Technologie!

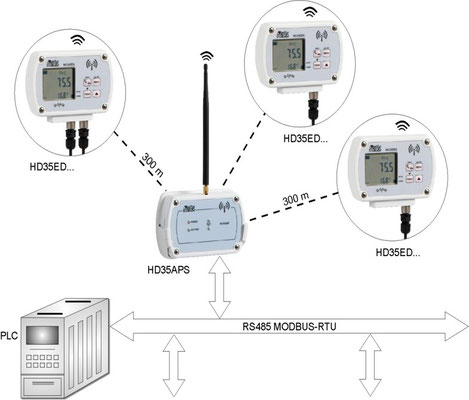

HD35 System:
• “Access points” HD35AP…
• End Devices (Datenlogger) HD35ED…
• Repeater HD35RE…
• Alarm Module HD35ALM
Datenlogger und Endgeräte als Indoor oder Outdoor Ausführung.
Schnittstelle zwischen Datenlogger und PC. Funkverbindung zu den Datenloggern.
HD35AP:
• USB Anschluss
• Interner Datenspeicher (Sicherheit) – auch bei allen folgenden AP`s!
• Versorgung über USB oder Netzteil
• Wiederaufladbare interne Batterie (ca. drei Tage Laufzeit)
• Reichweite:180-500 m (Freifeld, abhängig von Antennenart und Umgebung)
• Drei verschiedene Funkfrequenzen verfügbar (Länderspezifisch)
HD35APW
• USB Anschluss
• WiFi
• ETHERNET
• MODBUS TCP/IP Protokoll
• E-Mail / FTP
Proprietäres TCP/IP Protokoll
HD35APR
• DIN Hutschienen Montage
• USB Anschluss
• ETHERNET
• RS485 mit MODBUS‑RTU Protokoll
• E-Mmail / FTP
• Proprietäres TCP/IP Protokoll
• Externes Netzteil
• Reichweite abhängig vom Schaltschrank / Abschirmung
HD35RE Indoor
• Versorgung über USB
Port, externes Netzteil,
eingebaute aufladbare Pufferbatterie
• 3 Tage Batterielaufzeit.
• Reichweite 300 - 500 m (868 MHz Band, ext. Antenne)
HD35REW Outdoor
• Schutzart IP67
• Versorgung über int. Batterie (nicht aufladbar)
• Niedriger
Verbrauch, typisch 2 Jahre Laufzeit (Bsp.
mit 5 Datenlogger, 30 s Logging-Intervall)
• Reichweite 300 - 500 m (868 MHz Band, ext. Antenne)

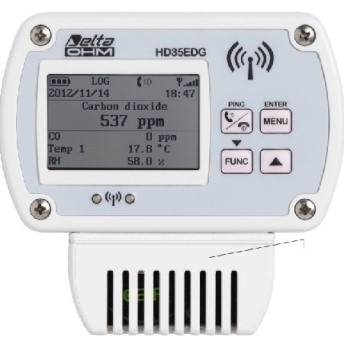

HD35ED Indoor
• Datenlogger mit Messwertaufnehmer
• Speicherung der Messdaten im internen Speicher
• Messdaten werden in einstellbaren Intervallen zum Access Point HD35AP... gefunkt, oder auf Anfrage
Verbindung der Sensoren am Datenlogger, entweder über
• M12 Stecker
• Schraubklemmleiste
• oder Sensor ist im Datenlogger fest eingebaut
• Bis zu 68.000 Messwerte (abhängig vom Modell)
• Bis zu 5 Sensoren
• Optional mit Display (Entweder LCD oder grafisches Display)
• 300 m Reichweite (Freifeld, 868 MHz)
• 2 programmierbare Alarmwerte pro Messgröße für jeden Messwert einstellbar, Hysterese einstellbar
• Eingebauter Alarm Summer
• 2 Jahre Batterielebensdauer (bei Messintervall 10 s und Logging Intervall von 30 s)
HD35EDW Outdoor
Unterschiede zu den Indoor Datenloggern:
• IP67 Schutzart
• Mit maximal 4 Sensoren
• Bis zu vier analoge Eingänge bei EDHW Version
• Wahlweise mit oder ohne Display (LCD)
• Für Wand- oder Mast-Montage
HD35EDW-MB version (digital input)
Datenlogger mit RS485 Modbus RTU, bis zu 12 Messgrößen
• RS485 Modbus-RTU
• Ohne interne Batterie, ext. Versorgung notwendig

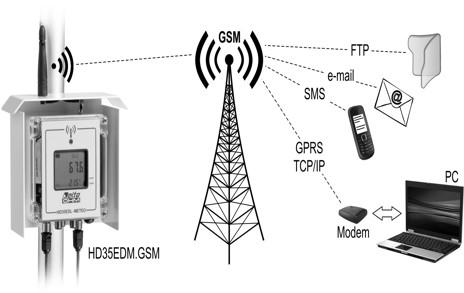

HDM35EDM ...TC Meteo (Wetter Station)
• Spezieller Outdoor Datenlogger für Wetterstationen
• Bis zu 7 (passive) Sensoren anschließbar, wie:
• T, rF, Patm, Solarstrahlung, Regenmenge
• Windgeschwindigkeit und -richtung
• (Details im eigenen Datenblatt)
(Auch als Standalone Version mit GSM Modul verfügbar: HD35EDLM.GSM)
HD35EDLT.GSM Transportation
• Spezieller Outdoor Datenlogger für den Transport verderblicher Güter, mit GSM/GPRS
• Bis zu vier messgrößen, beispielsweise T+RH, 2x T, potentialfreier Türkontakt
• Außerdem:
• USB Anschluss
• SMS / E-Mail / FTP
• GPRS TCP/IP
Versorgung über Fahrzeugbatterie
Grafische Ansicht der Messdaten
entweder über:
• Monitor Funktion oder
• Ansicht aus der Datenbank (Individuelle Sammlungen / Collections)
• Erstellen von Reports oder Export der Messdaten aus Sammlungen
Die PC-Basis-Software HD35AP-S ermöglicht:
• Konfiguration aller Geräte des Systems
• Verbindungsstatus, HF-Signalpegel und Batterie-Ladezustand der einzelnen Geräte anzeigen
• Echtzeitmessungen grafisch und numerisch anzeigen
• Download der Daten in regelmäßigen Abständen automatisch oder manuell auf Benutzeranforderung
• die in den PC heruntergeladenen Daten werden in einer Datenbank gespeichert
Anwendungsgebiet
• Landwirtschaft / Gewächshausüberwachung
• Kontinuierliche Überwachung der Key Parameter T, rF, CO2 , PAR, volumetrischer Wassergehalt des Bodens, Blattfeuchte, meteorologische Parameter für Freiflächen (Obst, Wein, …)
• à Effiziensteigerung, Absichern der Erträge
• Typische Kunden: Gewächshaus Ausrüster, Betreiber. Lieferanten von Bewässerungssystemen, Heizsystemen, Düngemittel. Spezialsierte Integratoren, Genossenschaften
• Erneuerbare Energien (Wind/Photovoltaik)
• Schlüsselgrößen: T, Windgeschwindigkeit und Richtung, Solarstrahlung, PV Panel Temperatur, etc.
• à Eingangsgrößen für Effizienzbeurteilung (Nachweis), Qualifizierung von Standorten, Anlagensicherheit, Frühwarnung
• Typische Kunden : Windturbinen / PV Hersteller Anbieter und Servicefirmen. Integratoren
