Was sind Encoders…Weg- und Winkelsensor. Encoder ist ein Sensor für Drehwinkel, der meist digitale Ausgangssignale liefert, die am anderen Ende der Sensorleitung im Auswertegerät decodiert werden müssen. Deshalb wird er auch als Encoder bezeichnet.

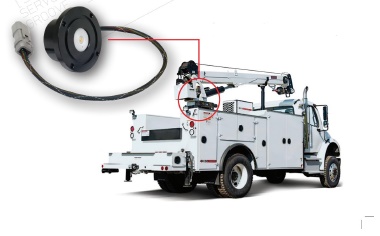

Anwendung bei: Fahrzeugen oder frei bewegungsfähige Maschinen, Roboter e.c.t



Make it simple



Die Joral magnetischen Encoders sind weniger komplex als andere. Die Zuverlässigkeit wird erreicht, indem ein Sensor bereitgestellt wird, der nicht von zerbrechlichen miteinander verbundenen Komponenten zum Erfassen abhängt. Im Vergleich zum optischen Encoder haben Jorals magnetische Encoder kein empfindliches optisches Auge oder ein brechbarer interner Encoder scheibe. Der Jorals-Sensor gibt die Rutarposition mit einem eingebetteten Mikrochip zurück

Make it strong : Machen Sie es stark: Solid-State-Embedded-Messungen bieten die maximale Möglichkeit, den Encoder mit einem Kunststoffepoxidharz zu versiegeln. Der gefederte Encoder Körper behält eine Basisschutzklasse von IP 67 bei. Alle Joral-Elektronikpakete sind gemäß IP69k mit einem ordnungsgemäß abgedichteten Steckverbinder ausgestattet. Der Joral-Drehgeber verwendet übergroße Lager und ein Gehäuse aus Billet-Aluminium, um ein Durchdringen der Welle zu verhindern. Joral magnetische Drehgeber sind für extreme Maschinenbedingungen ausgelegt.

Make it superior: Die Entwicklung des magnetischen Drehgebers hat ein neues Niveau erreicht.  Der berührungslose Joral-Magnetkodierer überschreitet die Begrenzung einer physischen Welle, indem zwischen dem Sensor und der Maschine ein Abstand von bis zu einem halben Zoll gelassen wird. Dank eines patentierten Magnetpakets kann der berührungslose Joral-Drehgeber die Drehung außerhalb der Achse erkennen und eine Neigung von 30 ° C bewältigen.

Die Drehgeber der J1-Serie sind nach dem nachstehenden Code mit den entsprechenden Codes für Analog-, J1939- und Quadraturausgangaufgeführt. Häufigste Varianten aufgelistet. Die absolutenMultiturn-Drehgeber der JZ-Serie erkennen Bewegungen ohne Maschinenleistung.Bei Stromausfall oder Anwendungsdrift während des Herunterfahrens zeichnet der Sensor eine Bewegung auf und gibt nach dem erneuten Einschalten eine genaue Position zurück.Der J340 ist ein 40-mm-Schaftsensor mit einem Schutz vonPI69k, wenn er mit einem ordnungsgemäß bemessenen Stecker gepaart wird. DerJ340 ist in analoger Quadratur und J1939 erhältlich und ist die perfekteeinfache Lösung für Anwendungen mit rauen Betriebsverhältnissen.Joral-Drehgeber geben dem Bediener eine LED-Rückmeldung. Ausgangs-LEDsAnalog Variable Brightness-LED zeigt Signal an. Ausgangs-LEDs Quadrature:Stepping von AB-Kanal- und Z-Marker-Puls-LEDsAusgangs-LEDs J1939: Heartbeat-LED zeigt die Sensorkommunikation an. Zusätzlichzu Cutout-LEDs leuchtet eine grüne LED-Anzeige und zeigt den Sensor an. Capture Creativity: Joral, LLC bietet seit 2005 Bewegungsmelder für denmobilen Hydraulikmarkt an. Mit Tausenden verkaufter Sensoren hat Joral aktivDesign-Reißverschlüsse eingesetzt, um branchenführende Motion-Capture-Lösungenzu schaffen. Joral Sensoren sind für raue Umgebungsbedingungen, die fürGeländefahrzeuge typisch sind. Durch die mechanische Einfachheit, dieSolid-State-Komponenten und die Kunststoffkapselung kommt dieJoral-Sensorfamilie sofort einsatzbereit zum Einsatz.



Keine Angst vor den Fischen. Die berührungslosen Joral HP- und PE ProxEncoder-Drehgeber sind IP69k-geschützt und funktionieren vollständig unter Wasser. Bewertet für 600PSI Jorals berührungslosem Encoder wurde von Tiefsee-Salzwasser-Unterwasserfahrzeugen zu korrosiven Wasch-Förderanlagen verwendet.Encoder, die Barrieren brechen. Nahtlose Integration der berührungslosen Dreh Sensorik. Die berührungslosen Joral HP- und PE-Sensoren wurden zur Erkennung von Barrieren aus nicht eisenhaltigem Material entwickelt und können direkt in die Anwendungshardware für eine platzsparende Installation integriert werden. Für explosionsgeschützte Anforderungen kann ein berührungsloser Joral-Sensor in einem rentablen Gehäuse installiert werden. Die explosionssichere Baugruppe kann den Anwendungsanforderungen entsprechend abgedichtet werden, und der Joral-Sensor erkennt durch die Gehäusewand des Gehäuses hindurch. Joral bietet kein zugelassenes explosionsgeschütztes Gehäuse. Die PE30 Motor Coder-Hardware ermöglicht die direkte Installation eines absoluten J1939 Drehgebers mit Mehrfachdrehung direkt in Hydraulikmotoren. Der Joral Motor Conder bietet verschiedene Hydraulikmotoren mit der Möglichkeit, einen berührungslosen Drehgeber direkt zu integrieren. In den Hydraulikmotor.



Die All-Dreh-Positionssensoren der Jeral 2-Serie sind sowohl mit als auch ohne Kontakt erhältlich. Anpassbare Gehäuse ermöglichen es den Multiturn-Sensoren, nahtlos mit der Anwendung zu arbeiten, um eine Bewegungssteuerung zu realisieren, die Systeme auf ein neues Level bringt. Die berührungslosen Absolut-Multiturn-Geber HZ und PZ wurden nahtlos in Getriebeölen,Hydraulikmotoren und Lenkungen integriert. Erhältlich in Edelstahl und mit Standard-Stecker Optionen sind die berührungslosen Multiturn-Geber HZ und PZ absolut nicht limitiert. Der Nullpositions-Sensor der Joral Z-Serie wurde in mehreren Formfaktoren zur absoluten Erfassung entwickelt. Die Absolutpositions-sensoren der Z-Serie sind in den Ausführungen Dreh-, Linear- und Drehzähler erhältlich und können Bewegungen während des Herunterfahrens nachverfolgen. Während die Stromversorgung der Maschine unterbrochen wird, wacht der Sensor der Z-Serie aus dem Ruhezustand auf, schreibt die Position in den Speicher und kehrt in den Zustand ohne Stromversorgung zurück. Die absolute Nullenergiefunktion wird mit einer intern versiegelten Batterie erreicht. Bei der internen Batterie der Z-Serie handelt es sich um eine 10-jährige Extremtemperaturzelle, die es den Sensoren ermöglicht, die Maschinenbewegung während des gesamten Leistungsverlusts oder während des Herunterfahrens zu erkennen.  Die Multiturn-Z-Serie erkennt Bewegungen ohne Maschinenleistung, und im Falle eines Leistungsverlustes oder einer Anwendungsdrift während des Herunterfahrens zeichnet der Sensor Bewegungen auf.

DerPZ30 und der HZ58 sind berührungslose Varianten der Absolut-Drehgeber der Z-Serie. Vollkommen dicht und in der Lage, die patentierte berührungslose Positionserfassung von Jorals zu realisieren, sind die Drehgeber HZ und PZ die einzigen absoluten Multiturn-Sensoren ihrer Art.



LZBM und LZXS Absolute Berührungsloser Linearer Positionssensor: Der absolute Positionssensor J1939 verfolgt die Position beim Ausschalten und gibt beim Einschalten die Position an den Host-Controller zurück. Das LZXS wird im Jorals-Standard-Bos-Gehäuse geliefert, während das LZBM für die Montage an der Hülle von Verlängerungs-Boom-Assemblier vorgesehen ist.TZXS Zero-Power-Drehzähler: Der TZXS ist ein absoluter Drehzähler, der für Durchgangswellen- und große Drehplattform Anwendungen entwickelt wurde. Mit einem modularen Magnetpaket und berührungsloser Erkennung ist der TZXS in der Lage, eine Rotation zu detektieren, bei der eine Messung auf der Achse nicht möglich ist. Keine Kompromisse ohne Kontakt. Die berührungslos arbeitenden Drehgeber Joral HP und PE können dort installiert werden, wo mechanische Kräfte in der Vergangenheit nur eine eingeschränkte Anwendung des typischen Wellensensors hatten. Maximieren Sie den

Maschinenbetrieb, indem Sie einen Sensor verwenden, der keine mechanische

Wellenkupplung zum Ausrichten oder Warten benötigt. Die berührungslosen

Drehgeber der Serien PE und HP erfasst mit einer patentierten, von Joral

entwickelten Technologie eine Drehung bis zu einem halben Zoll vom Sensor. Ohne

Dichtung und komplett vergossen. Der berührungslose

Elektronik-Paket-Journal-Drehgeber arbeitet in Hochdruck-Umgebungen.

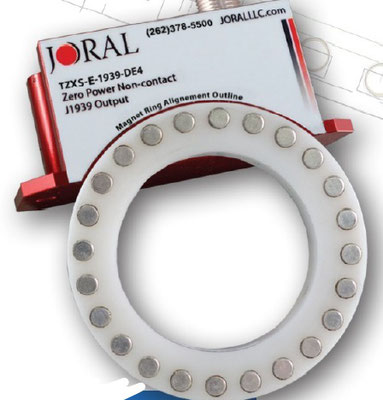

Berührungsloser Drehzähler für große Plattformpositionierung Der TZXS ist ein modularer Drehzählsensor, der Bewegungen erfasst, bei denen herkömmliche Drehstellungssensoren auf der Achse nicht installiert werden können. Der TZXS-Drehzähler liefert Auflösungen, die auf dem benutzerdefinierten Magnetring und den Anwendungsabmessungen basieren. Die TZXS ist ein PI69k Dreh-Drehzähler, der in die VCA-Positionierung, große Trommelumdrehungen und Schlauchtrommel-Sicherheitssysteme integriert werden kann und einfach in jede Anwendung für einfache J1939-Drehzahlen integriert werden. Im Bild über dem Joral TZXS auf einer Schlauchtrommel installiert. Der Sensor ist auf dem Spulenträger installiert und das TZ-Magnetzubehör ist auf der Achse der Rollspule platziert. Linearer Linearzustand: Die berührungslosen linearen Positionssensoren Joral LP und LZ erfassen lineare Bewegungen in Schritten von bis zu ¼. Der Can-J-1939-Linearsensor wurde als Ersatz für die typische Drahtrinne an Auslegern und Auslegern entwickelt und ist in der härtesten Umgebung einsetzbar. Die LP30 ist die kompakte inkrementelle Lösung, während die LZBM und LZXS eine absolute Fähigkeit zur Bewegungserkennung bieten, während sie ausgeschaltet sind, und beim Neustart meldet sie eine absolute Änderung von der definierten home Position.
